Sprachbox XL/XL#
Table of Contents
Verlag Werner Rätz
Nachbau von "Spezial Electronic Jörg D. Lange, Hamburg"

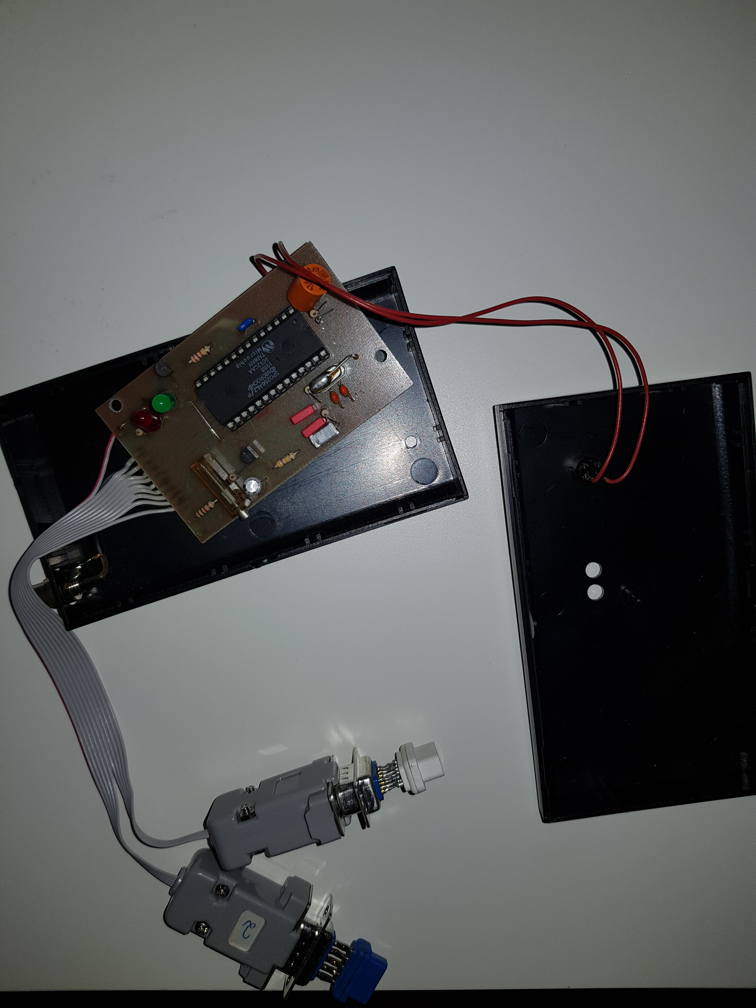

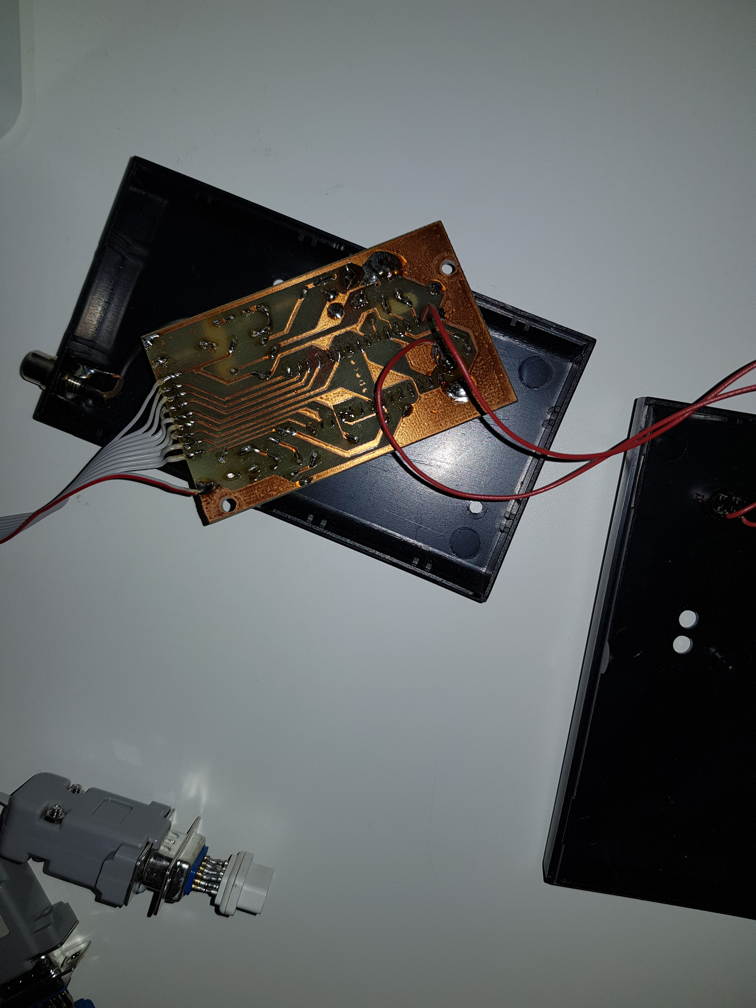

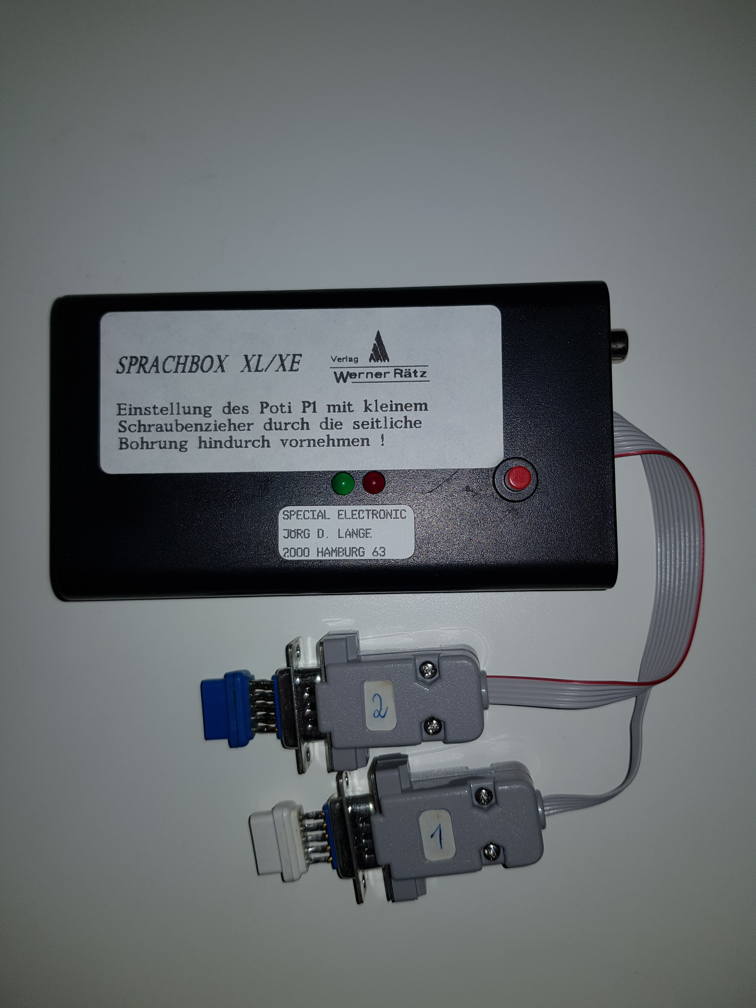

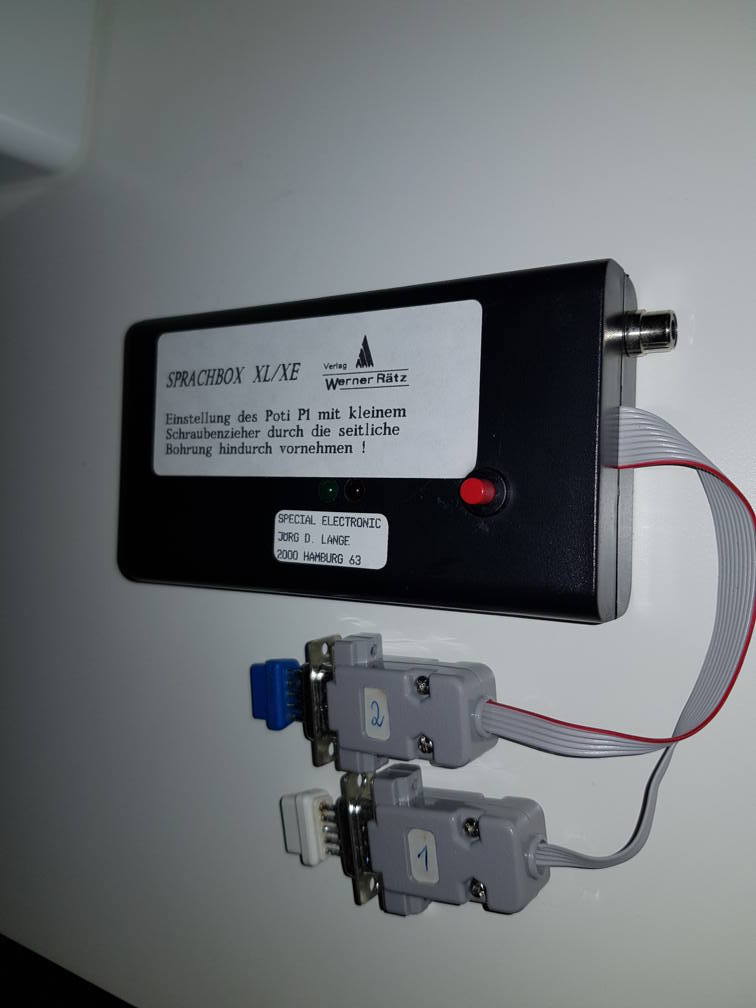

Lieferumfang / Zubehör: Die Sprachbox wird wie abgebildet als voll bestückte Platine geliefert. Für Interessenten, die noch über einen Sprachhchip SP0256A-AL2 verfügen, kann die Platine auch ohne diesen bestellt werden. Zu der Schaltung erhält man den dreiseitigen Artikel aus dem Atari Magazin Heft und eine 5,25" Diskette mit den Programmen der zugehörigen Listings. Eine Version im passenden Gehäuse ist ebenso lieferbar.
Die Sprachbox ist eine Umsetzung des zugehörigen Artikels aus dem Atari Magazin Heft 4/88. Angesprochen wird die Sprachbox über die beiden Joystick Ports des ATARI und die Sprachausgabe kann über einen Verstärker oder Rückleitung an SIO Pin 11 erfolgen.
Hierzu muss die Sprachbox mit zwei 1:1 Verlängerungskabeln mit den beiden Joystickports verbunden werden und mit einem Chinchkabel (bei der alternativen Version mit 3,5mm Klinkenstecker) an einen Verstärker oder aktive Lautsprecher angeschlossen sein. Neben diesen Anschlüssen, verfügt die Sprachbox über einen Hardware Reset und einen Einstellregler für das Ausgangssignal.
Giga-Danke an Frank Asselheim für die Konservierung dieser sehr seltenen Software. Wir stehen alle tief in Deiner Schuld!
ATR Image#
- Sprachbox.atr

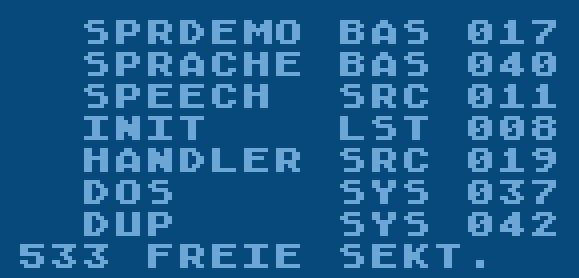

; Original-Diskette mit BASIC- und ATMAS II-Programmen
Literatur#
- Bedienungsanleitung zur Sprachbox ; Größe: 3,3 MB ; Copyright (C) Verlag Werner Rätz, Jörg D. Lange, Andreas Binner und Harald Schönfeld
- Artikel aus dem ATARI Magazin 4/1988 Größe: 883 KB ; Artikel aus dem "ATARI Magazin" Nr. 4/1988, Seiten 84 bis 86
- Artikel aus dem ATARI Magazin 4/1988 mit Schaltplan ; Größe: 1,7 MB ; ; Artikel aus dem "ATARI Magazin" Nr. 4/1988, Seiten 84 bis 89 mit Schaltplan; Danke an den ABBUC
für das Sichern des Artikels in der Ausgabe #115. Ohne die Sicherung, insbesondere des Schaltplans, wäre die Sprachbox warscheinlich verloren gegangen. Vielen Dank!
Schaltplan#
Im Atari Magazin 4/1988 ist ein Schaltplan der Sprachbox XL XE bereits vorgestellt, s. o., ferner arbeiten Guus Assmann und René Vetter an einer neuen Version dazu.Diskussion im Web#
- http://www.abbuc.de/community/forum/viewtopic.php?f=7&t=9808 ; Diskussion zur Sprachbox im ABBUC-Forum
Bilder#
 |
 |
 |
 |
 |
Add new attachment
List of attachments
| Kind | Attachment Name | Size | Version | Date Modified | Author | Change note |
|---|---|---|---|---|---|---|
pdf |
Anleitung_Sprachbox_XL_XE.pdf | 3,258.2 kB | 2 | 10-Feb-2019 01:08 | Florian Dingler | |
pdf |
Atari_Magazin_4-88-Sprachbox2-... | 1,656.8 kB | 1 | 06-Aug-2019 23:20 | Roland B. Wassenberg | Atari_Magazin_4-88-Sprachbox2-Abbuc115.pdf |
jpg |
Disketteninhalt.jpg | 33.4 kB | 1 | 19-Jan-2019 19:36 | Florian Dingler | |
atr |
Sprachbox.atr | 92.2 kB | 1 | 19-Jan-2019 19:31 | Florian Dingler | |
pdf |
Sprachbox.pdf | 882.8 kB | 1 | 19-Jan-2019 19:30 | Florian Dingler | |
jpg |
sprachboxxlxl1.jpg | 66.6 kB | 1 | 19-Jan-2019 19:24 | Florian Dingler | |
jpg |
sprachboxxlxl2.jpg | 63.8 kB | 1 | 19-Jan-2019 19:24 | Florian Dingler | |
jpg |
sprachboxxlxl2_.jpg | 53.8 kB | 1 | 07-Aug-2019 00:00 | Roland B. Wassenberg | sprachboxxlxl2_.jpg |
jpg |
sprachboxxlxl3.jpg | 68.6 kB | 1 | 19-Jan-2019 19:24 | Florian Dingler | |
jpg |
sprachboxxlxl4.jpg | 75.4 kB | 1 | 19-Jan-2019 19:25 | Florian Dingler |
